Créer des diagrammes connexes à partir d’un diagramme existant

Cette fonction peut être effectuée par les utilisateurs ayant le rôle de collaborateur ou un rôle supérieur.

Lorsque vous modifiez un diagramme, vous pouvez créer des diagrammes connexes. Vous pourriez vouloir le faire si vous remarquez qu’un groupe d’étapes est considéré comme facultatif ou peu commun et que vous souhaitez garder le diagramme principal aussi court et concis que possible. Alternativement, un groupe d’étapes peut être utilisé dans plusieurs diagrammes, donc vous pouvez les déplacer dans un diagramme distinct pouvant être lié à partir d’autres diagrammes.

Créer un nouveau diagramme connexe à partir de zéro

1. Lors de la modification d’un diagramme, glissez une nouvelle forme d’action sur le canevas.

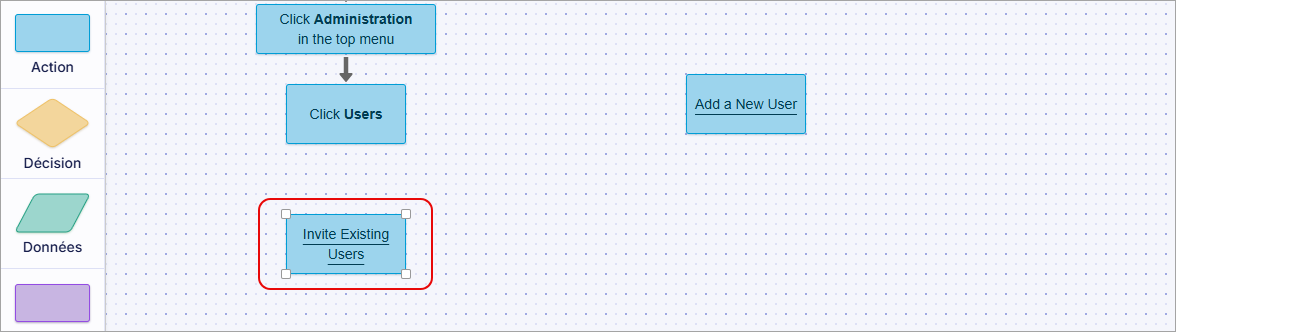

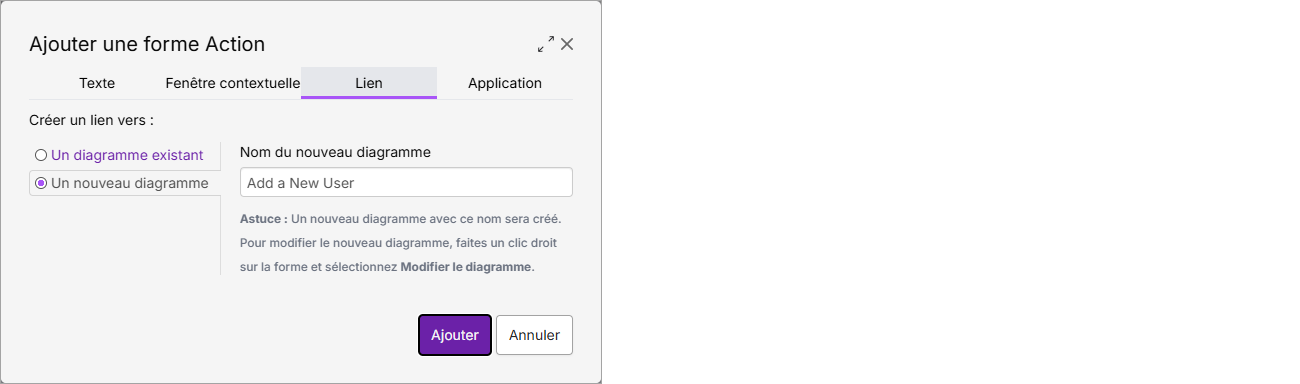

2. Dans la boîte de dialogue Ajouter une forme d’action, cliquez sur l’onglet Lien en haut.

3. Sélectionnez Un nouveau diagramme à gauche, puis saisissez un Nom du nouveau diagramme et cliquez sur Ajouter.

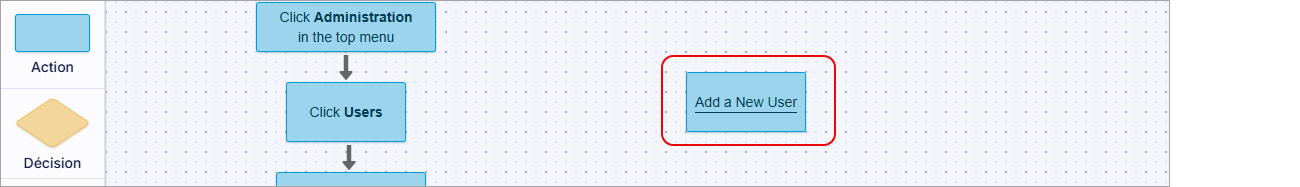

4. La forme d’action est ajoutée au diagramme original avec un lien vers le nouveau diagramme. Enregistrez le diagramme original.



Déplacer des formes existantes dans un nouveau diagramme connexe

Si vous avez déjà créé un groupe de formes et décidez ensuite qu’il serait préférable de les déplacer dans leur propre diagramme :

1. Lors de la modification d’un diagramme, sélectionnez un groupe de formes existantes sur le canevas.

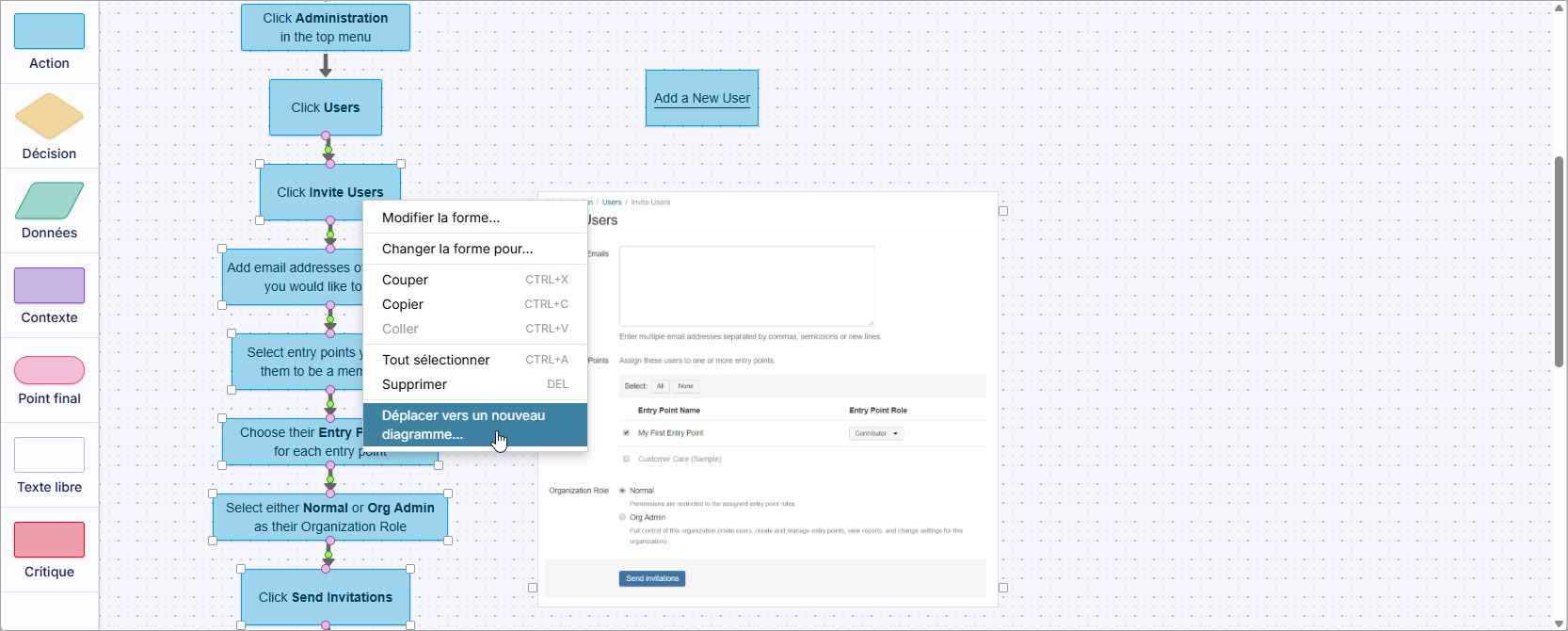

2. Faites un clic droit sur le groupe de formes sélectionné et choisissez Déplacer vers un nouveau diagramme.

3. Nommez le nouveau diagramme et cliquez sur Déplacer.



4. Le groupe de formes est remplacé par une nouvelle forme d’action contenant un lien vers le nouveau diagramme. Enregistrez le diagramme original.



Modifier le nouveau diagramme

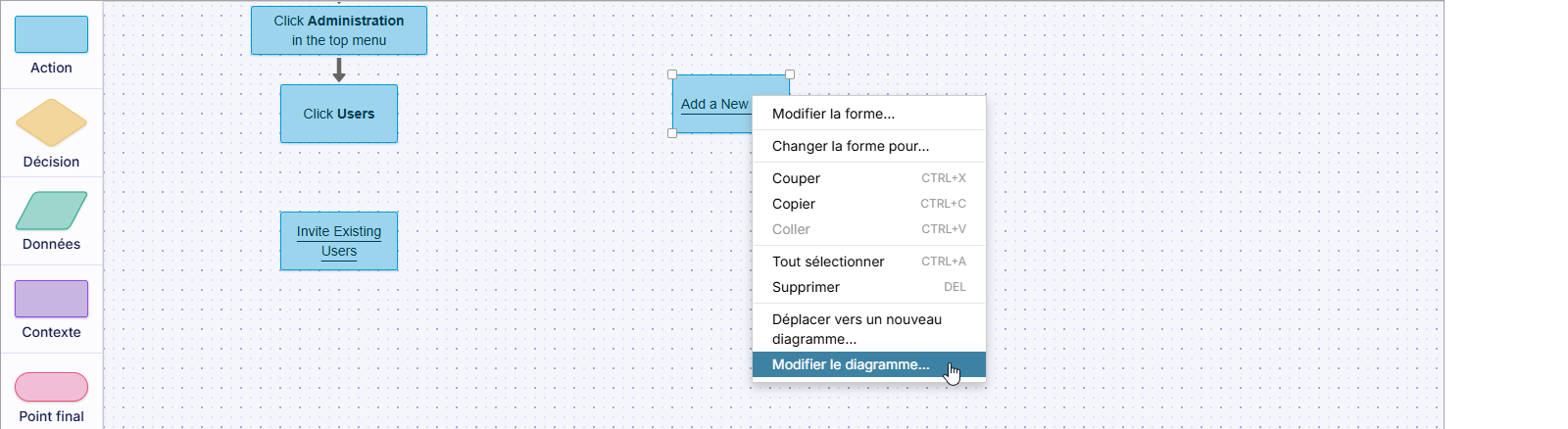

• Si vous êtes toujours dans le diagramme original en mode édition, faites un clic droit sur la boîte d’action du nouveau diagramme et choisissez Modifier le diagramme. Il s’ouvrira dans on nouvel onglet de votre navigateur en mode édition.



• Si vous n’êtes plus dans le diagramme original, ou que vous n’êtes pas en mode édition, accédez au diagramme original où la forme d’action a été ajoutée, puis cliquez sur cette boîte pour accéder au nouveau diagramme (vous devrez cliquer sur Modifier le diagramme pour entrer en mode édition).
