Suppression de diagrammes

Cette fonction peut être utilisée par les utilisateurs ayant le rôle de Collaborateur ou un rôle supérieur.

La suppression d’un diagramme s’effectue en deux étapes. Vous devez d’abord créer ou ouvrir une demande de changement (ce qui génère une copie de tous les diagrammes de la version publique). Ensuite, vous pouvez modifier ou supprimer des diagrammes existants.

1. Cliquez sur MODIFICATIONS.

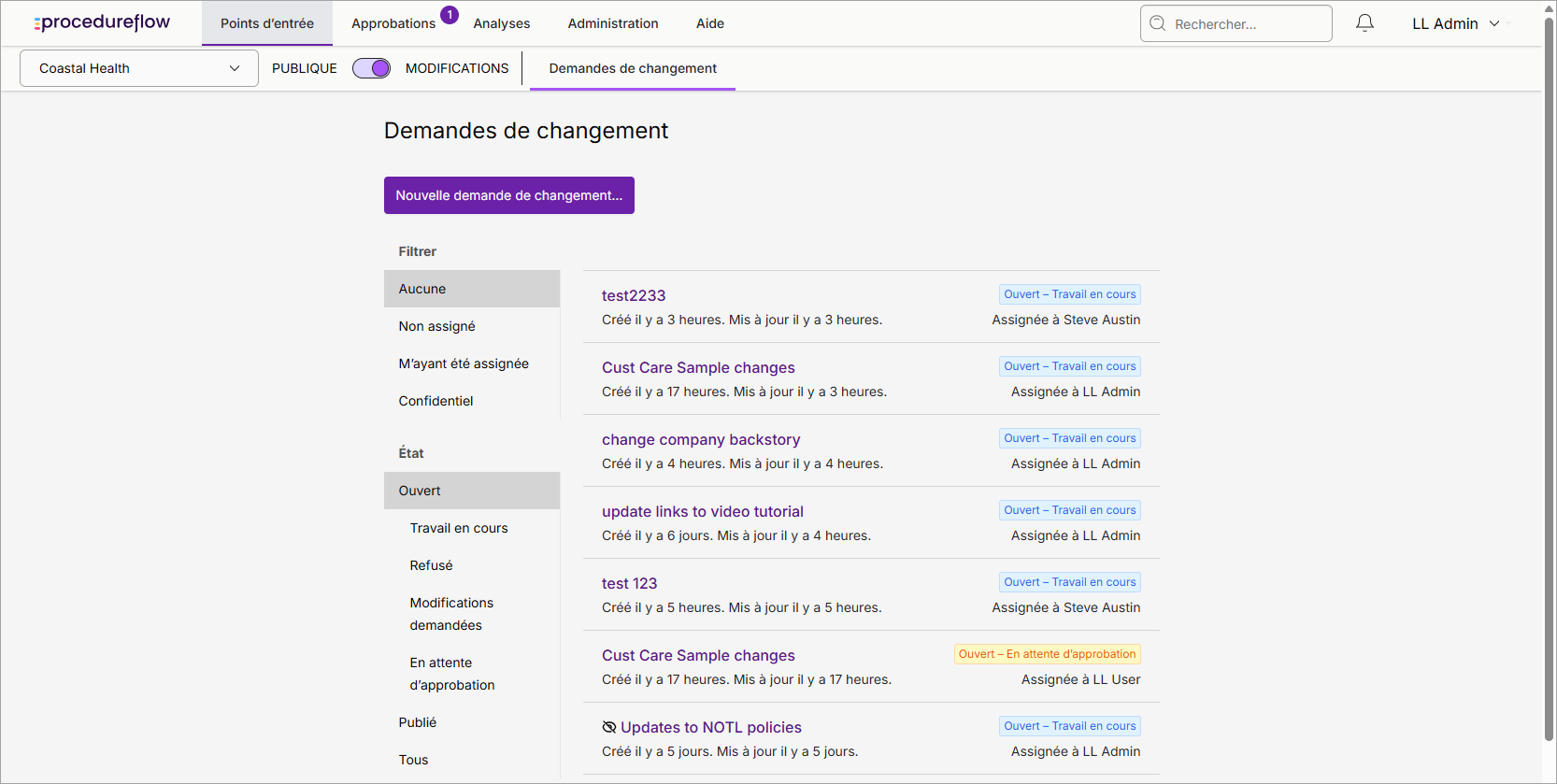

2. Ouvrez ou créez une demande de changement. Vous pouvez :
   • Sélectionner une demande ouverte qui vous est assignée pour continuer la modification.
   • Sélectionner une demande assignée à quelqu’un d’autre et vous l’assigner (si vous avez un rôle d’Approbateur ou supérieur).

   • Cliquer sur Nouvelle demande de changement pour en créer une nouvelle.



     Conseil : Consultez la liste des demandes en cours pour vérifier si quelqu’un travaille déjà sur les mêmes changements. Vous pouvez commenter leur demande pour confirmer leurs intentions ou proposer des suggestions, et ainsi éviter les conflits.

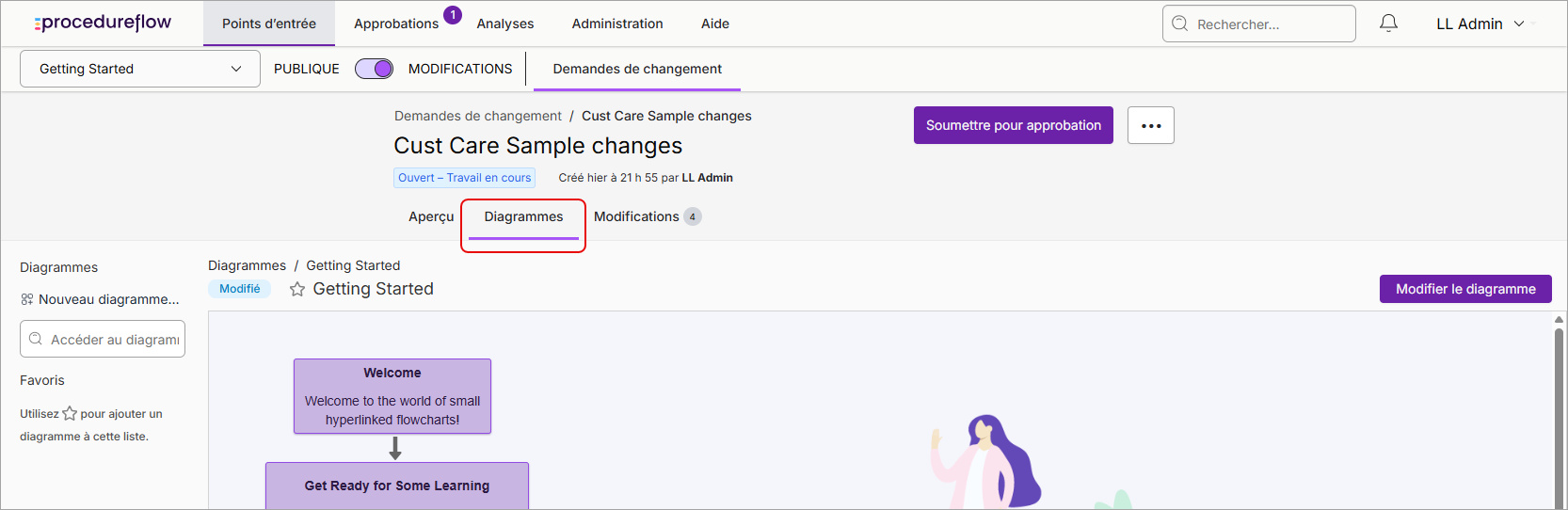

3. Cliquez sur l’onglet Diagrammes pour ouvrir le diagramme d'acceuil du point d’entrée.



4. Naviguez jusqu’au diagramme que vous souhaitez supprimer.
5. Cliquez sur Modifier le diagramme en haut à droite.

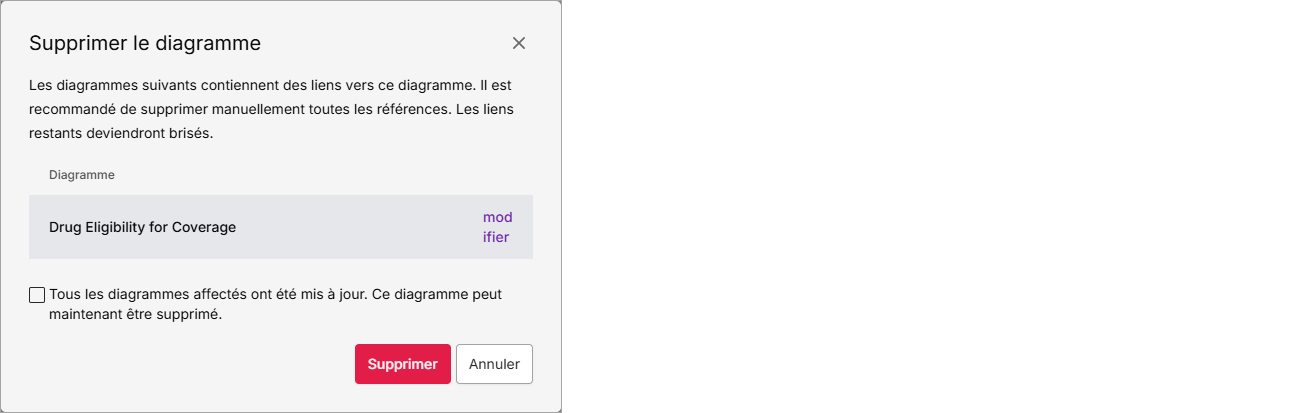

6. Dans l’interface d’édition, ouvrez le menu Plus et sélectionnez Supprimer. Une boîte de dialogue s’affichera pour vous avertir des liens qui seront brisés si le diagramme est supprimé:



7. Pour supprimer de façon proactive les liens affectés, cliquez sur modifier. Le diagramme concerné s’ouvrira dans un nouvel onglet. Une fois les liens corrigés, retournez au premier onglet et cochez Tous les diagrammes affectés ont été mis à jour. Ce diagramme peut être supprimé.
8. Une fois les liens corrigés — ou si vous choisissez de les corriger plus tard — cliquez sur Supprimer.

Correction des liens brisés

Si un diagramme est supprimé sans mise à jour des liens, un lien brisé rouge s’affichera à tout endroit où ce diagramme était référencé. Vous devez passer en revue tous les diagrammes susceptibles de contenir ce lien et corriger ceux qui sont affectés.
